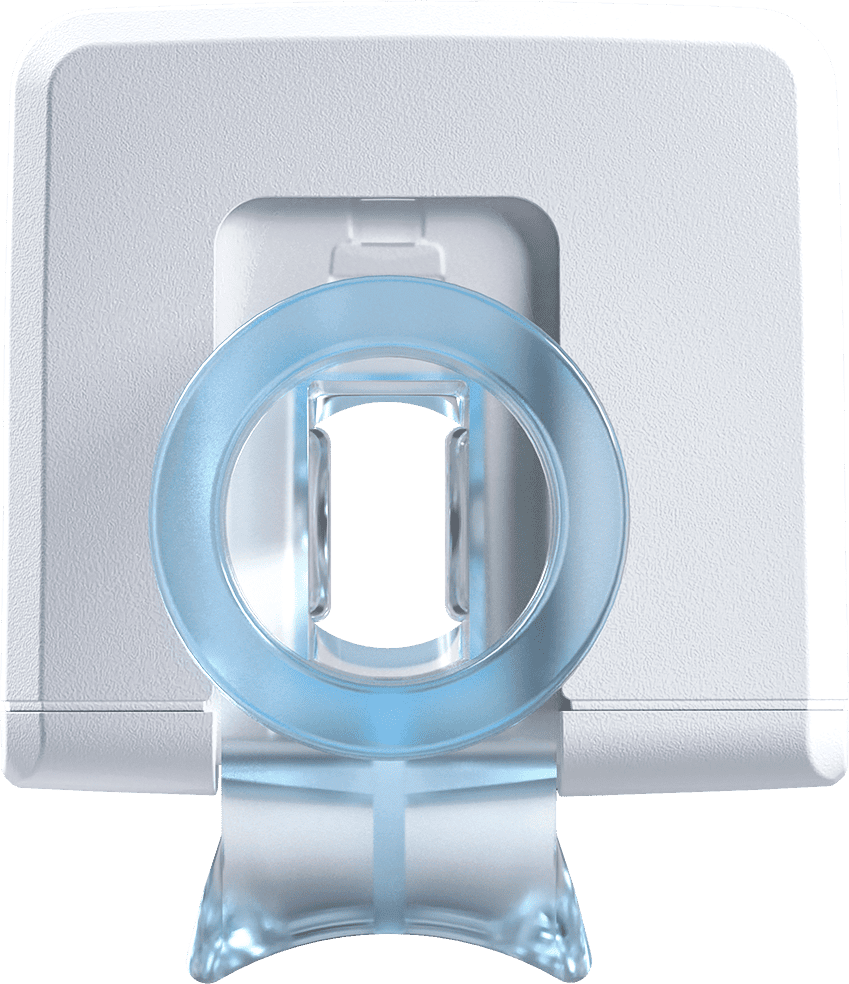

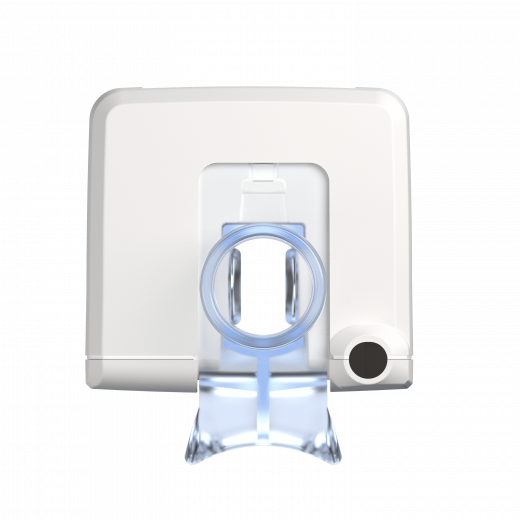

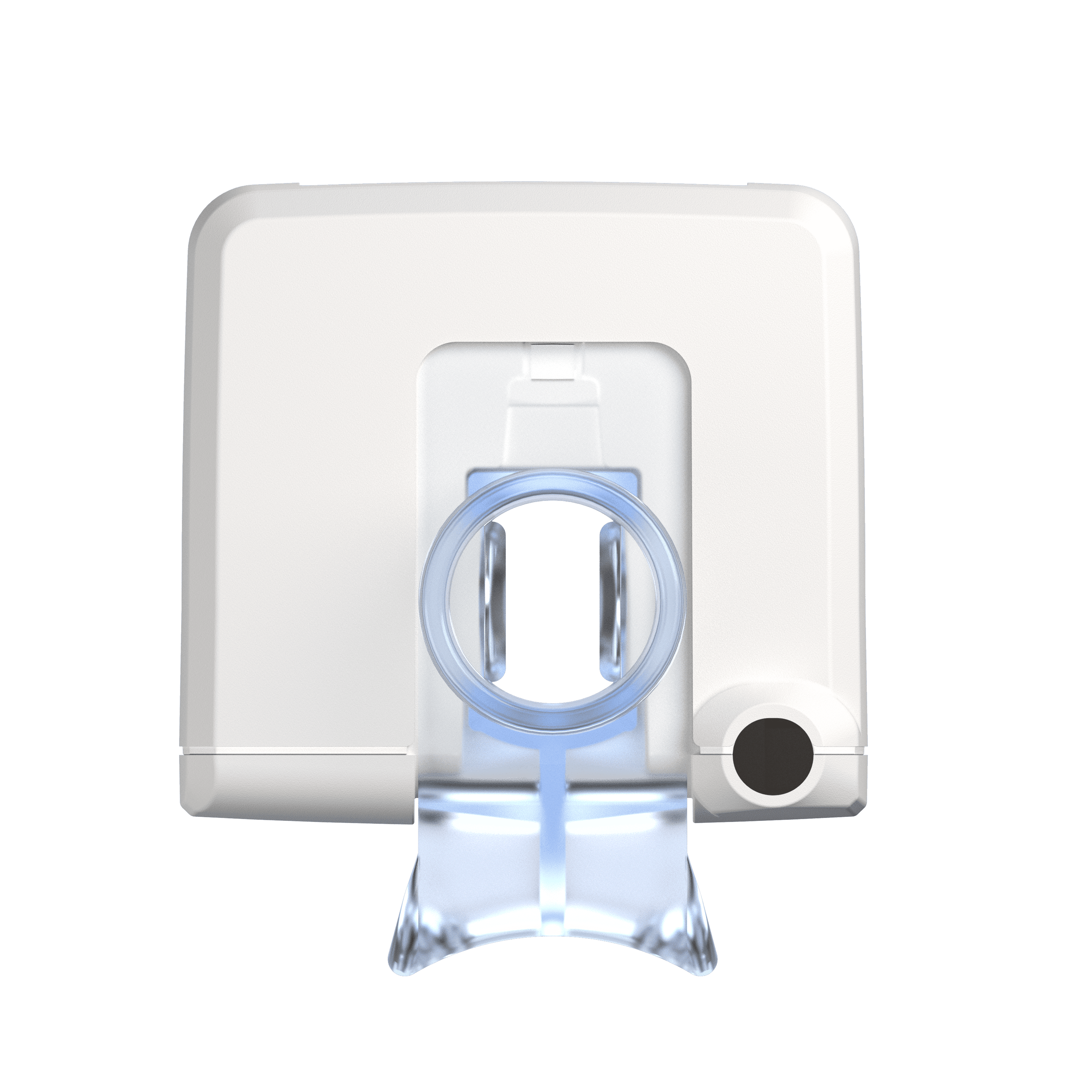

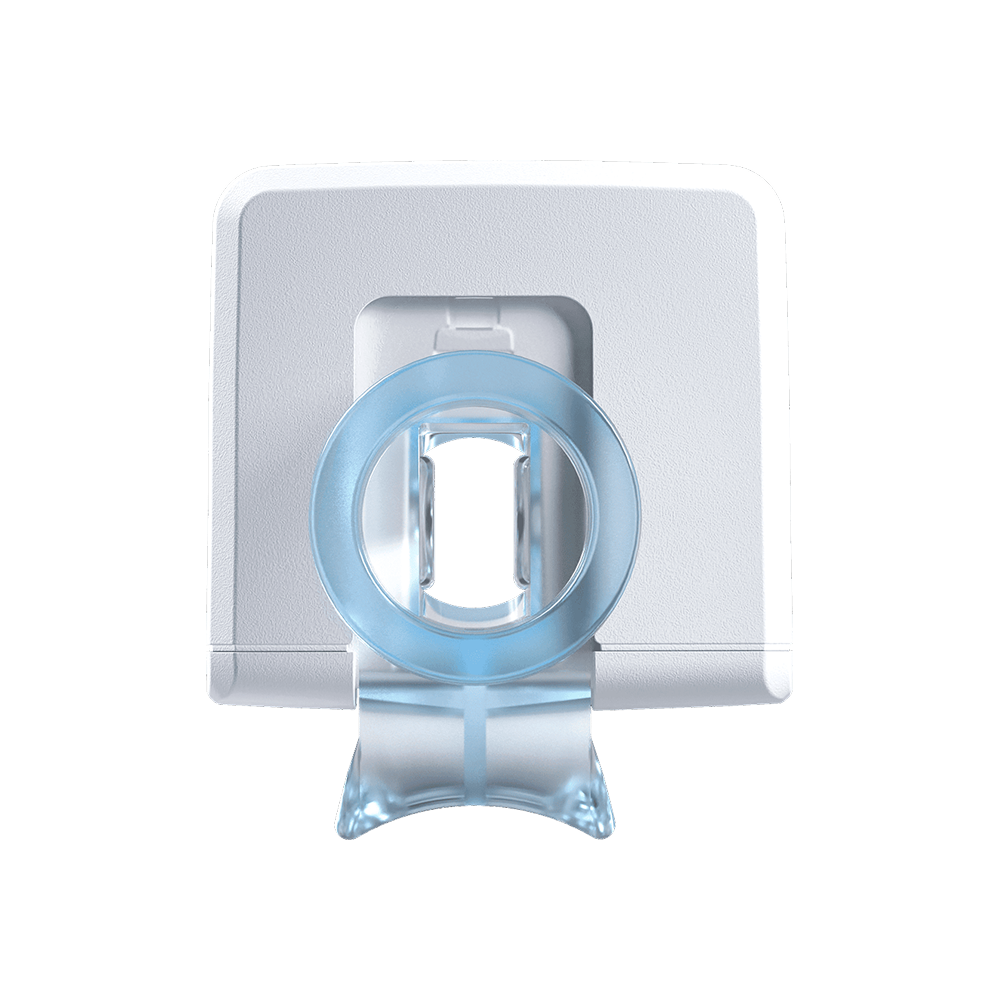

Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)
 (1).png "Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)")
.png "Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)")
 (1).png "Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)")
 (1).png "Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)")
.png "Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)")
 (1).png "Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)")
- Предназначен для измерения концентраций FiCO₂ и EtCO₂ в прямом дыхательном потоке
- Применяется для использования с медицинскими приборами для интенсивной терапии, вентиляции легких, респираторной поддержки и мониторинга состояния пациентов
- Частота дискретизации 100 Гц и время отклика 10 мс обеспечивают получение наиболее точной формы капнограммы
- Готов к использованию сразу после распаковки — не требует калибровки или технического обслуживания пользователем
- Многоразовые поликарбонатно/сапфировые вентиляционные адаптеры выдерживают до 100 циклов стерилизации
- Компактный и лёгкий
- Подходит для всех групп пациентов
Модуль газоанализа дыхательной смеси (без отбора пробы) ТЭСМ.506001 ТУ (один измерительный канал)
Технические характеристики
| Вид модуля | Капнограф прямого потока |
| Принцип действия | Недисперсионная инфракрасная спектрофотометрия (NDIR) |
| Время инициализации |
20 сек при температуре окружающей среды 25° Время установления рабочего режима при температуре окружающей среды 25°С 2мин |
| Время отклика | ~10 мсек |
| Диапазон измерений CO2 | 0 – 20% (0 –150 мм рт.ст.) |
| CO2 точность измерения | ±(0.2 об.% + 0.2 % объема газа) |
| CO2 разрешение | 0.01 об.% |
| Диапазон измерения частоты дыхания | 0 – 200 вдохов в минуту (BPM) |
| Точность измерения частоты дыхания | ±1 вдох |
| Время определения апноэ | 10– 60 сек, 20 сек по умолчанию |
| Калибровка | Не требует калибровки пользователем |
| Вентиляционный адаптер |
Многоразовый, взрослый / детский, детский / неонатальный Материал: поликарбонат Мертвое пространство: <5 мл (взрослый / детский) <1 мл (детский / неонатальный) Стерилизация: автоклавирование не менее 100 раз |
| Габариты & Вес |
Габариты: 38x35x23 мм Вес: 28 г Длина кабеля: 3 м |
| Питание |
Напряжение: 5.0 V±5% Потребляемая мощность: 1,3 Вт, не более 4 Вт на этапе прогрева |
| Условия хранения, транспортировки, эксплуатации |
Устойчивость к влаге и брызгам: IP44 (датчик) Условия эксплуатации: 10 – 35°C, отн.влажность 10 – 80%, атм.давление 390 – 900 мм рт.ст. Условия хранения: 5 – 40°C, отн.влажность < 80% при 25°C Условия транспортирования: (–50)°C–50°C |
| Внедрение |
Интерфейс: RS-232. Соединитель: Lemo Redel / ODU Данные : FiCO2, EtCO2, частота дыхания Компенсация газа и давления: доступна, предоставляется хост-устройством |
