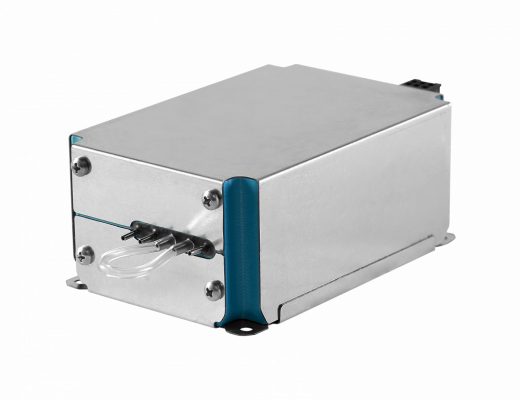

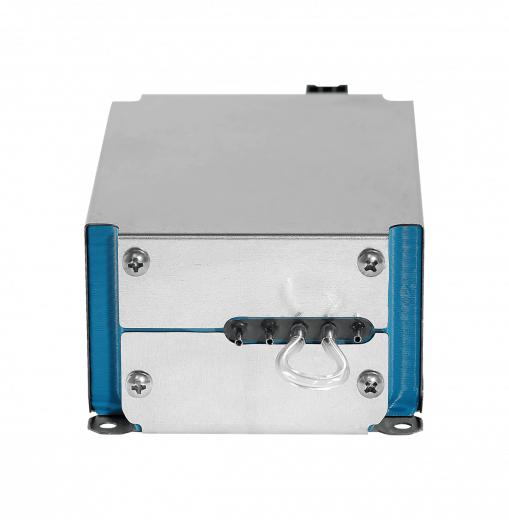

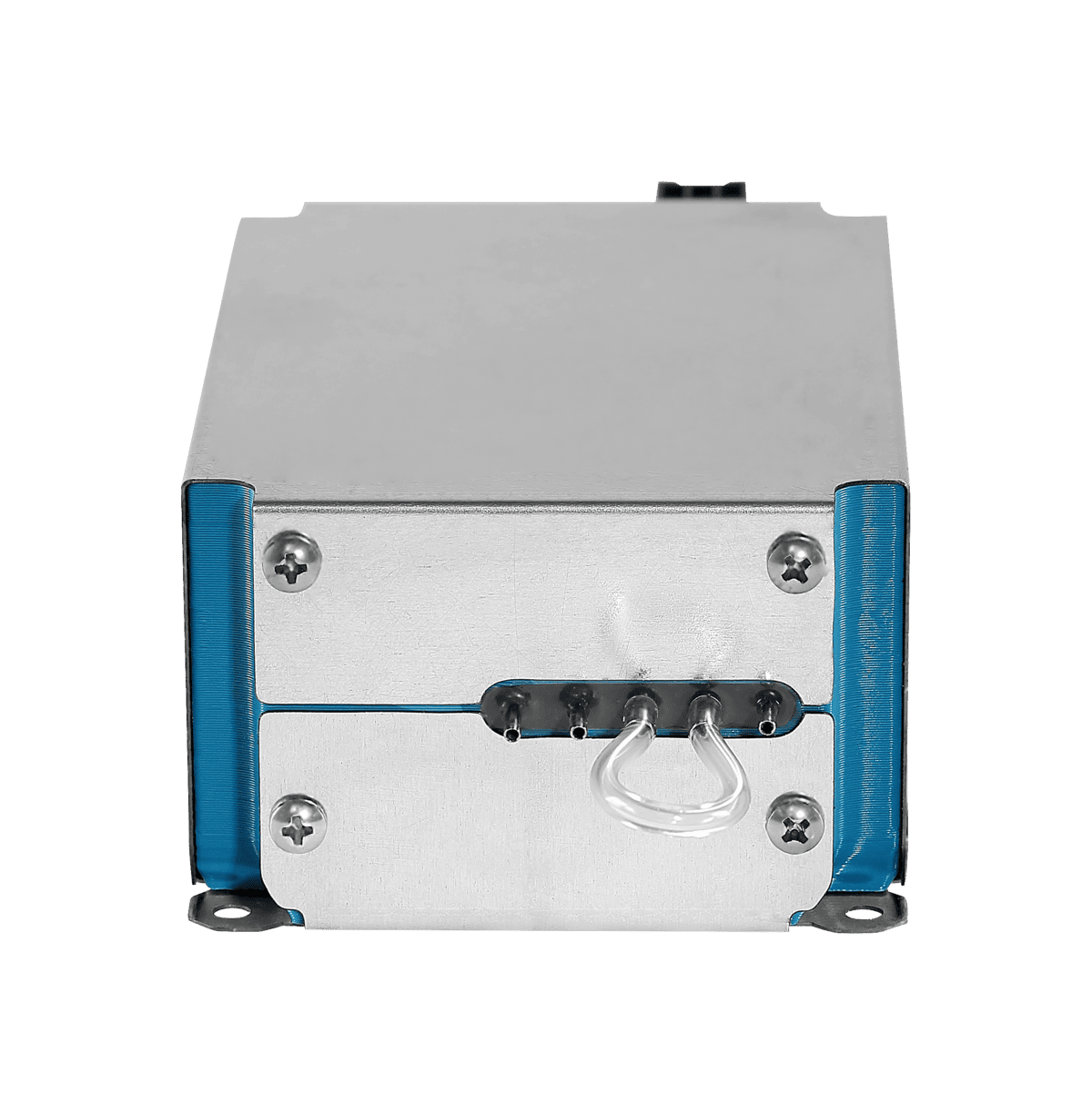

Модуль мультигаз
- Комплексный мониторинг анестезирующих газов — одновременное измерение концентрации O2, CO2 и всех основных летучих веществ (Iso, Sev, Des, Hal, N2O) во вдыхаемом и выдыхаемом воздухе
- Оптимизирован для анестезиологических платформ — разработан для бесшовной интеграции в наркозные аппараты, аппараты ИВЛ и мониторы пациента
- Не требует технического обслуживания — отсутствует плановая калибровка или обслуживание, что снижает общую стоимость владения и время простоя
- Быстрое реагирование — время отклика 2,5 секунды и выход на полную точность измерения CO2 всего за 10 секунд позволяют принимать решения в режиме реального времени
Модуль мультигаз
Измеряемые параметры
- Концентрация анестезирующих газов (Ax): изофлюран (Iso), десфлюран (Des), севофлюран (Sev), закись азота (N2O), энфлюран (ENF) (опция), галотан (HAL) (опция), на вдохе (FiAx) и выдохе (EtAx)
- Концентрация CO2 на вдохе (FiCO2) и на выдохе (EtCO2)
- Частота дыхания (RR)
- Концентрация O2 (опция) на вдохе (FiO2) и на выдохе (EtO2)
Диапазоны измерения газов
| Газ | Диапазон измерения, об % | Точность измерений |
| Изофлюран (Iso) | 0–5 | ±(0.2% + 15% от уровня газа) |
| Десфлюран (Des) | 0–18 | ±(0.2% + 15% от уровня газа) |
| Севофлюран (Sev) | 0–8 | ±(0.2% + 15% от уровня газа) |
| Энфлюран (ENF) (опция) | 0 – 7 | ±(0.2% + 15% от уровня газа) |
| Закись азота (N2O) | 0 – 100 | ±(2% + 8% от уровня газа) |
| Галотан (Hal) (опция) | 0–5 | ±0.2 |
| CO₂ | 0–15 | ± (0.43% + 8% от уровня газа) |
| O₂ (опция) | 0–100 | ±(2.5 vol.% + 2.5 % от уровня газа) |
Технические характеристики
| Технология | Недисперсионная инфракрасная спектрофотометрия (NDIR) |
| Измеряемые газы | Анестетики и газы: Iso, Des, Sev, N2O, Enf (опция), Hal (опция), CO2, O2 (опция) |
| Измеряемые параметры |
Концентрации всех газов во вдыхаемом и выдыхаемом воздухе; частота дыхания; атмосферное давление |
| Возрастные группы пациентов | Взрослые, дети |
| Самодиагностика | Доступна |
| Время прогрева |
Точность ISO в течение 45 секунд Полная точность в течение 10 минут Канал CO2 10 секунд |
| Время отклика | 2.5 сек |
| Разрешение | 0.1 |
| Скорость отбора пробы | 50–250 мл/мин |
| Диапазон частоты дыхания | 0–160 частота дыхания в минуту (BPM) |
| Точность измерения частоты дыхания | ± 1 вдох |
| Диапазон обнаружения апноэ | 10–60 сек, по умолчанию 20 сек |
| Калибровка |
Калибровка пользователем не требуется Поддерживает автоматическую компенсацию атмосферного давления |
| Габариты & вес |
С корпусом: 150х95х60 мм. 0,5 кг Без корпуса: 117х44х70 мм, 0,25 кг |
| Питание |
Напряжение: 5 В ± 5% Потребляемая мощность: 4 Вт |
| Окружающая среда/Защита |
Защита от воды и брызг: IP22 Рабочие условия: 10–35°C, относительная влажность 10–90% Хранение: 5–40°C, относительная влажность <80% при 25°C, 390–900 мм рт. ст. Транспортировка: от -50 до 50°C |
| Внедрение |

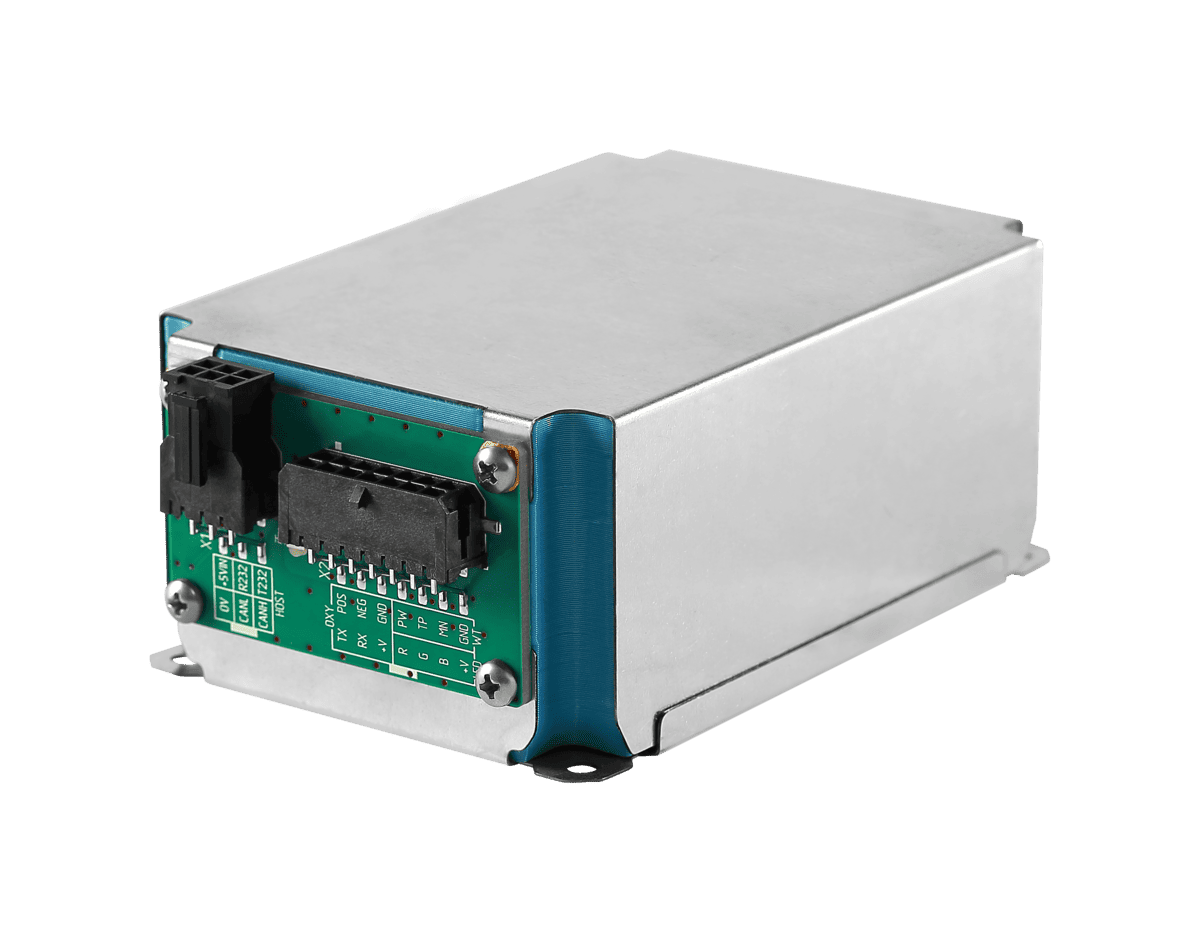

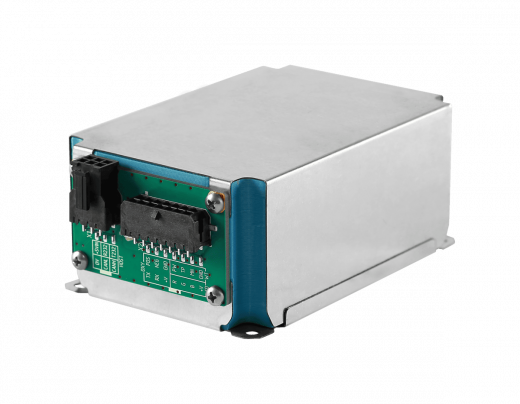

Интерфейс: CAN, RS232 Разъем: Molex Micro Fit 3.0 Вывод данных: FiCO2, FiO2, FiAx, EtCO2, EtO2, EtAx, частота дыхания |
| Применяемые стандарты | Разработано в соответствии с требованиями: EN 60601-1, IEC 60601-1-2, EN ISO 80601-2-55, RoHS |
Комплект поставки
| Модуль мультигаз | ТЭСМ.943129.001 | 1 шт. |
| Влагоотделитель | 60-1300-00 DRYLINE | 1 шт. |
| Линия отбора пробы | 010-700 Flexicare | 1 шт. |
| Соединитель |
15M-22M/15 REF2713 или 15M-22M/15 010-638 Flexicare |
1 шт. |
| Интерфейсный кабель | ТЭСМ.704021-03 | 1 шт. |
| Комплект разработчика |
По запросу ET555494 |
1 шт. |
