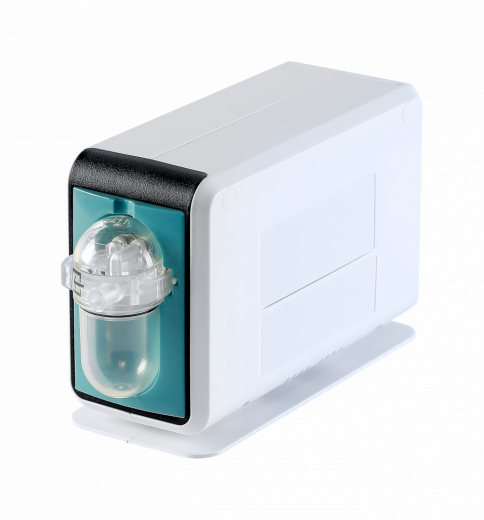

Капнограф бокового потока
- Капнограф бокового потока предназначен для непрерывного неинвазивного мониторинга вдыхаемого CO2 (FiCO2) и выдыхаемого CO2 (EtCO2), частоты дыхания (ЧД) и апноэ
- Поддерживает подтверждение интубации, отлучение от аппарата ИВЛ, эффективность сердечно-легочной реанимации, обнаружение утечек и мониторинг гиперметаболического состояния
- Не требует калибровки, модуль готов к использованию сразу после прогрева
- Регулируемая скорость потока (50–250 мл/мин) с точностью ±10% обеспечивает стабильную форму волны
- Стабильная работа даже в присутствии паров анестетика, влажности и других газов
Капнограф бокового потока
Технические характеристики
| Принцип работы | Недисперсионная инфракрасная спектрофотометрия (NDIR) |
| Время инициализации | 10 сек |
| Время установки рабочего режима | 120 с (при температуре окружающей среды 25°С) |
| точность скорости отбора пробы |
50–250 мл/мин ±10 мл/мин в абсолютных значениях или ±10% в относительном выражении (наибольшее из значений) |
|
Диапазон измерения концентрации CO₂ точность измерения CO₂ |
0–20 vol.% (разрешение 0.1) 0–150 мм рт.ст. (разрешение 0.1) ±(0.2 об.% + 0.02 · Kизм) или ±(1.5 мм рт.ст. + 0.02 · Kизм) |
| Дрейф измерений |
±(0.2 об.% + 0.02 · Kизм) or ±(1.5 мм рт.ст. + 0.02 · Kизм) |
| Время отклика | ~3 сек |
| время нарастания | 0.2 сек |
| Влияние газовых примесей и паров | ±(0.43 об.% + 0.08 · Kизм) |
|
Диапазон измерения частоты дыхания Точность измерения частоты дыхания |
3–160 вдохов в минуту (уд/мин) ±2 вдоха в минуту (уд/мин) |
| Питание |
Напряжение: 5.0 В±5% Мощность: 1,5 Вт, максимальная мощность в режиме прогрева: 4 Вт |
|

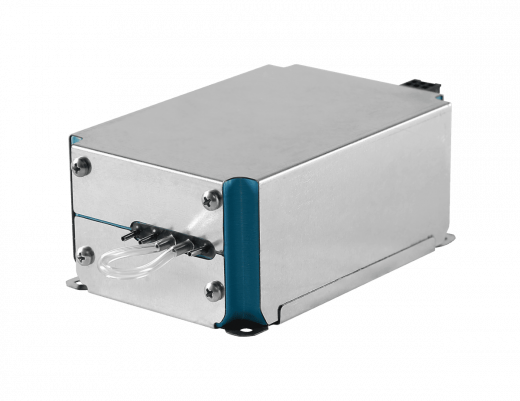

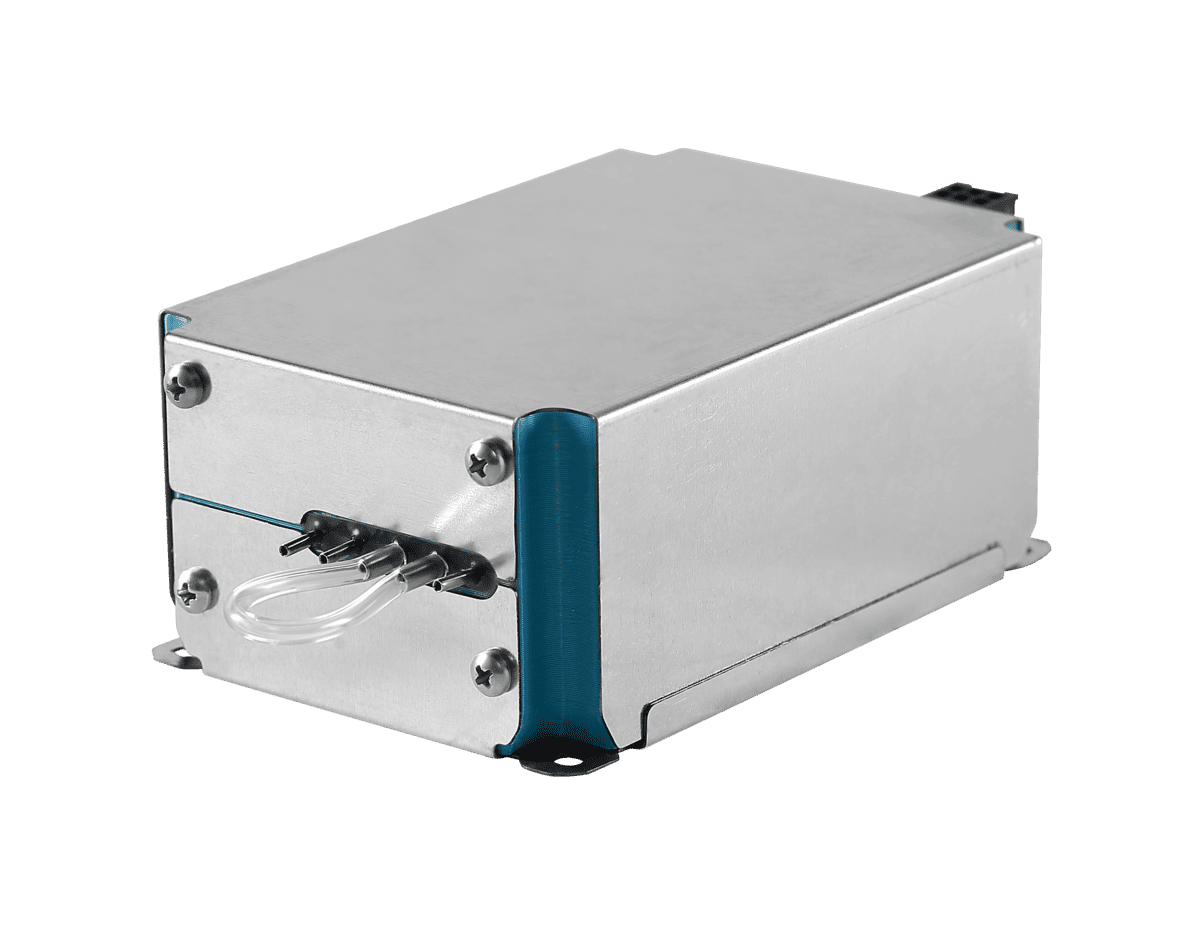

Вес Габариты (без кабеля) Габариты без корпуса |
0.5 кг 58х92х146 мм 117х44х70мм, 0.25 кг |

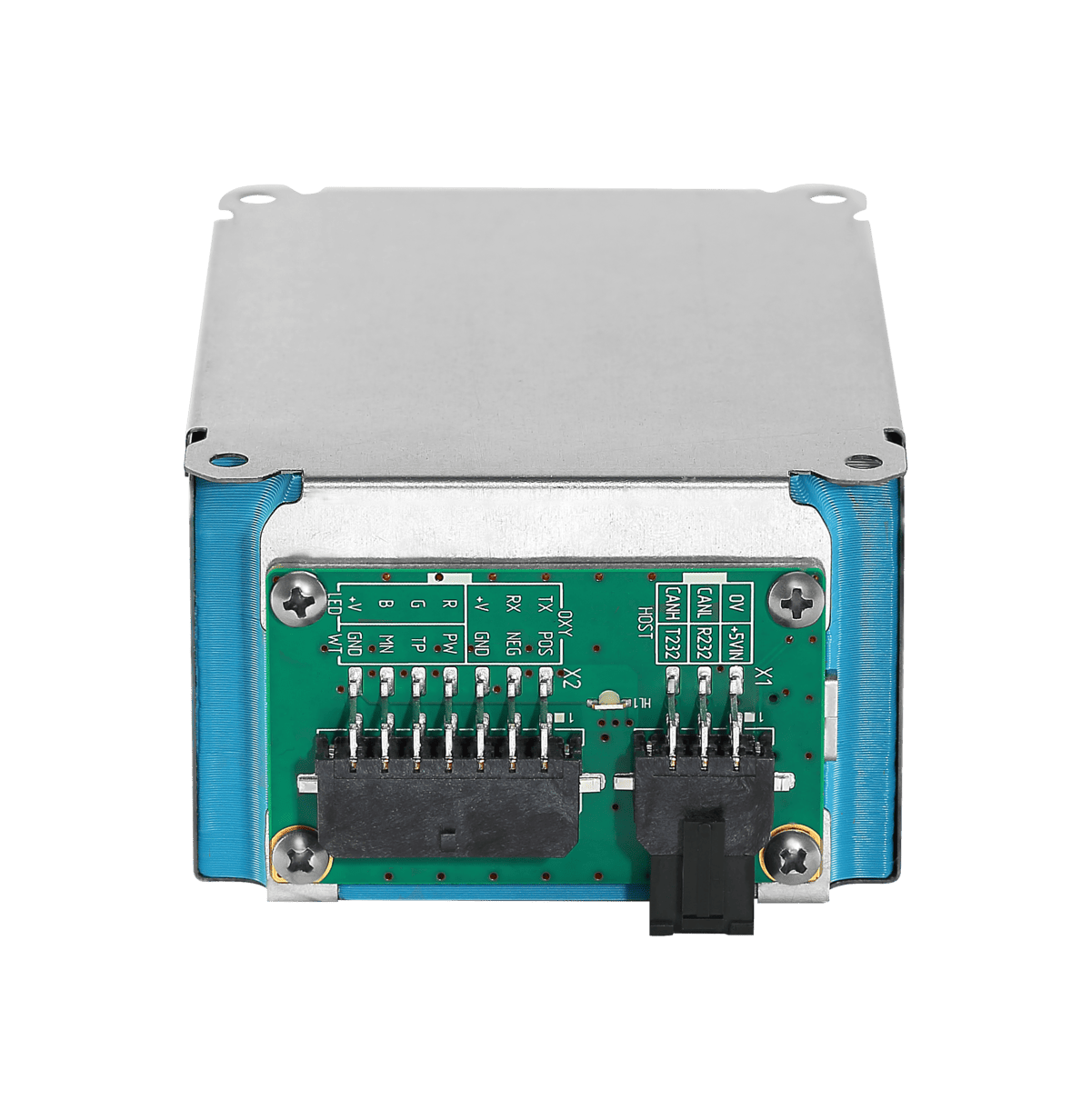

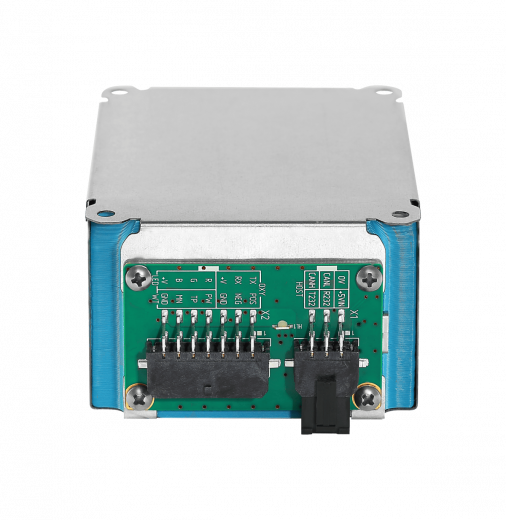

| Разъем | Lemo Redel / ODU |
| Интерфейс | RS-232 |
Комплект поставки
| Капнограф бокового потока | ТЕСН.943129.008-01 | 1 шт. |
| Соединитель |
15M-22M/15 REF2713 или 15M-22M/15 010-638 Flexicare |
* |
| Линия отбора пробы | ТЕСН.943129.008-01 | 1 шт. |

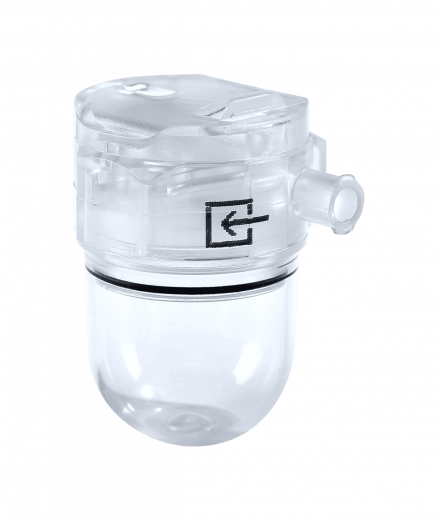

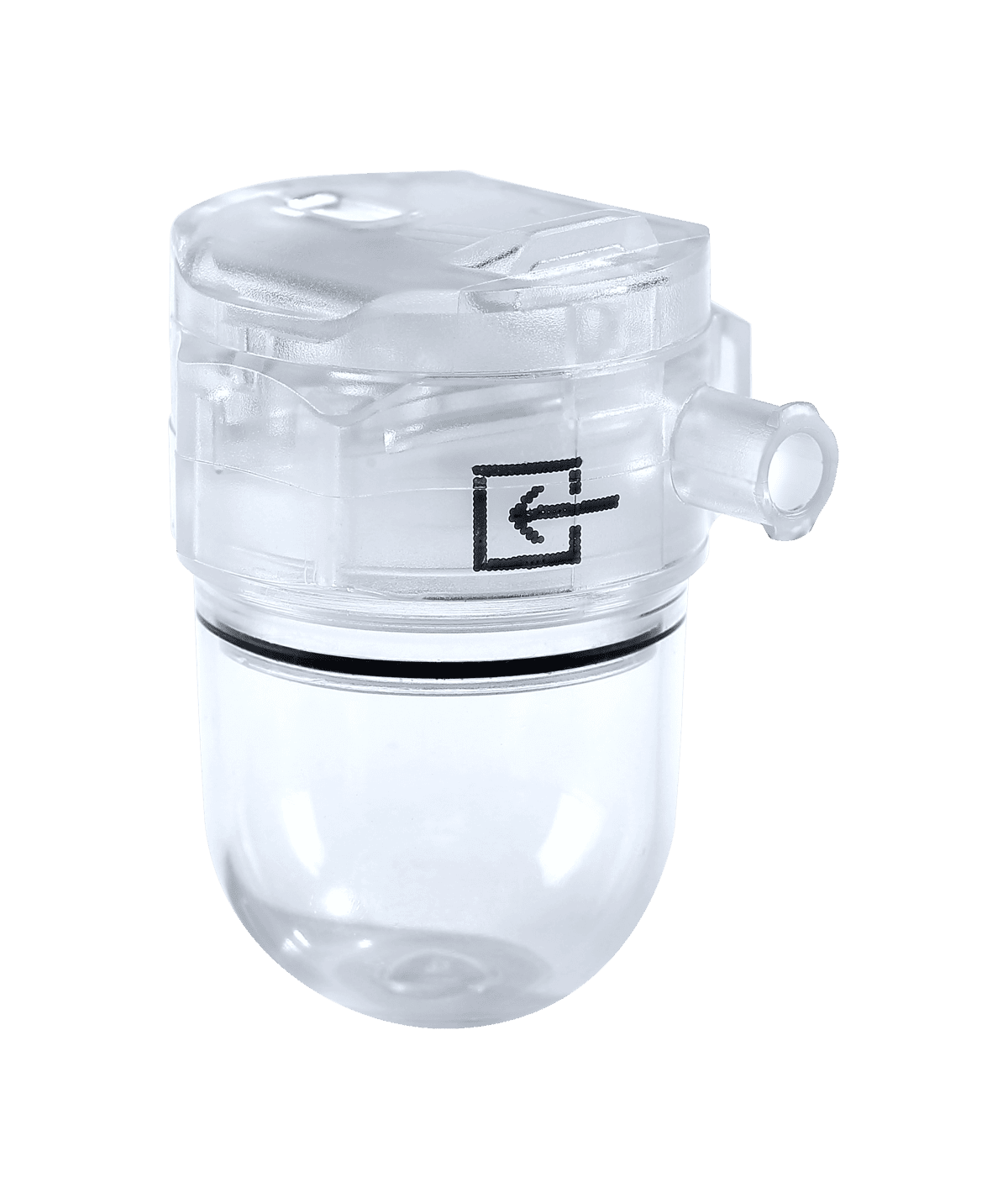

| Влагоотделитель | 60-1300-00 DRYLINE | 1 шт. |
| Интерфейсный кабель | ТЭСМ.704021-03 | 1 шт. |
* Наименование и количество принадлежностей и документов указываются в заказе
